2/4/8-Kanal-Synchronabtastung; 200 Msps pro Kanal, 16 Bit; Eingangsbandbreite DC-100MHz; Eingangsbereich: kann auf ±1 V, ±2 V, ±5 V, ±10 V eingestellt werden; Eingangsimpedanz: 50Ω/1MΩ; PCIe x8 Gen2-Kommunikationsschnittstelle; unterstützt die sekundäre FPGA-Entwicklung; Das Softwareentwicklungspaket unterstützt C/C++, LabVIEW, Matlab usw.; Das System unterstützt Windows und Linux. LD815x-250M12 ist eine PCIe-Erfassungskarte, die 2/4/8 Kanäle, 12 Bit unterstützt und 250 Msps synchrone Abtastung erreicht. Eingangsbandbreite DC-120 MHz. Onboard-DDR3-Speichergranulat mit 2 GB Speichervolumen. Auch die Anpassung größerer Volumina wird unterstützt. PCIe x8 Gen2-Busschnittstelle unterstützt Datengeschwindigkeiten von bis zu 20 Gbit/s. Eingangsbereich: kann auf ±1 V, ±2 V, ±5 V, ±10 V eingestellt werden. Eingangsimpedanz: 50 Ω/1 MΩ

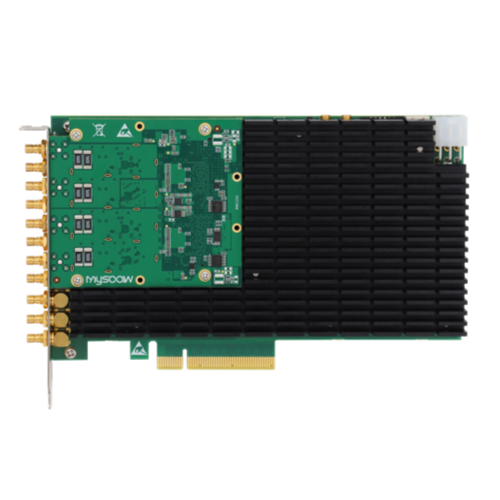

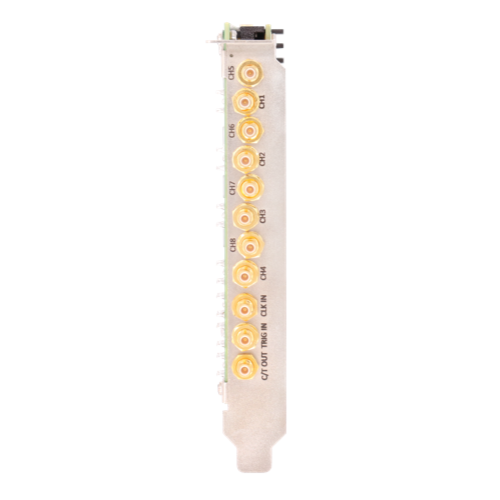

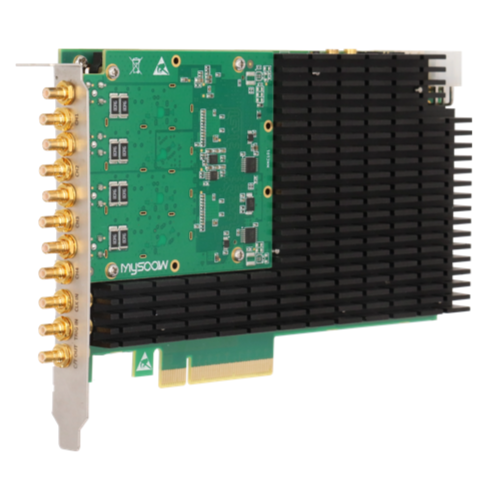

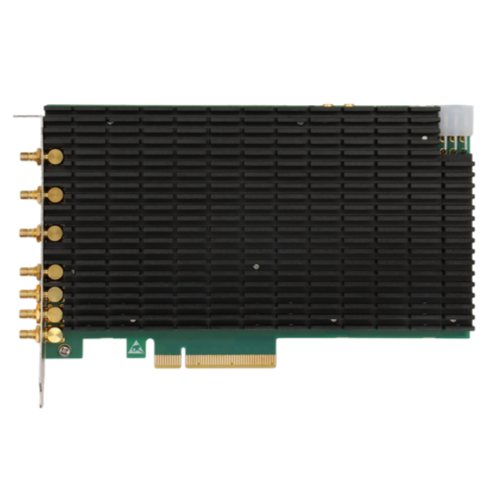

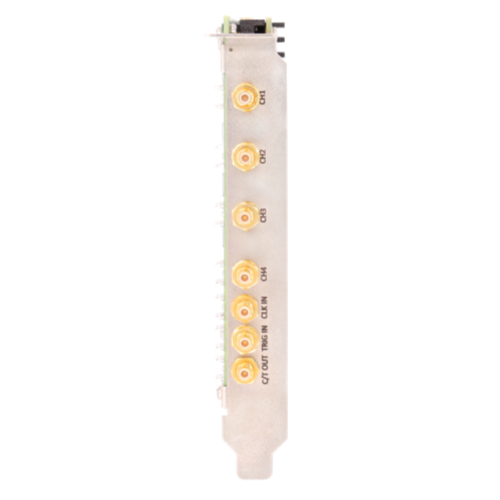

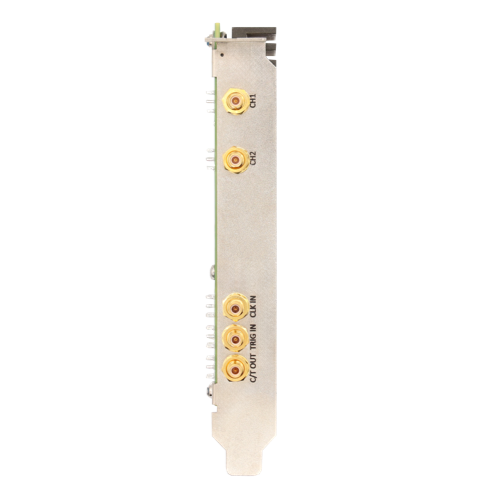

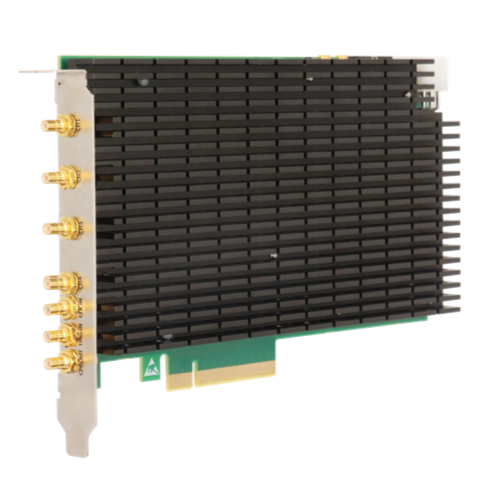

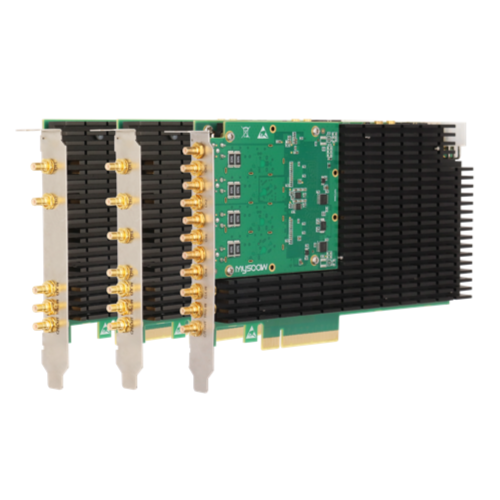

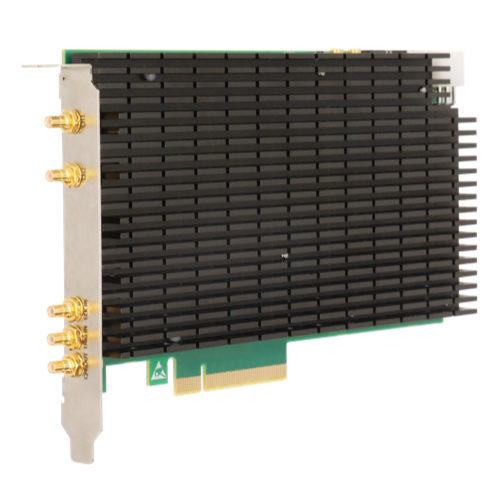

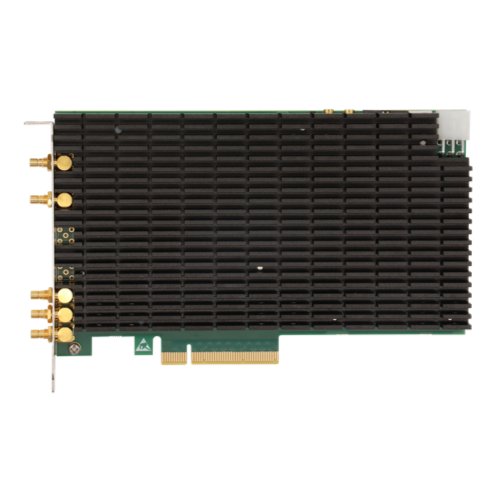

· LD815x-200M16 ist die PCIe-Erfassungskarte der „Agile“-Serie von Mysoow. Sie unterstützt 2/4/8 Kanäle, 16 Bit und erreicht eine synchrone Abtastung von 200 Msps. Integrierte DDR3-Speichergranulate mit 2 GB Speichervolumen. Auch die Anpassung größerer Datenmengen wird unterstützt. · PCIe x8 Gen2-Busschnittstelle, unterstützt Datengeschwindigkeiten von bis zu 20 Gbit/s. · Unterstützt mehrere Triggermodi, einschließlich Hardware-Triggerung, Software-Triggerung und manueller Triggerung usw. Der kontinuierliche Abtastmodus wird ebenfalls unterstützt. · Unterstützen Sie die sekundäre Entwicklung für Benutzer und stellen Sie einen DLL-Dynamic-Link-Pool bereit. · Ausgestattet mit einer Demo-Software für den Hostcomputer, die die Konfiguration der Platine sowie die Anzeige und Speicherung von Daten in Echtzeit unterstützt. Anwendungsszenarien: Optische Kohärenztomographie (OCT), zerstörungsfreie Erkennung, Warenform-Recorder, Mehrkanal-Transientenrecorder
LD815x-xx16 Einführung
